1：采用自主研发的第六代核心解码技术，可快速识读各类品质的条码。
2:卓越的屏幕识读能力,针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。
3:接口丰富,提供USB和RS-232接口，满足更多接口需求。
4:绿色低功耗,采用自主的NLDC核心技术，大大降低运行功耗，延长设备使用寿命。
5:RGB三色指示灯,EM22内部集成有两颗 RGB 三色指示灯，待机默认白色光
1：采用自主研发的第六代核心解码技术，可快速识读各类品质的条码。
2:卓越的屏幕识读能力,针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。
3:接口丰富,提供USB和RS-232接口，满足更多接口需求。
4:绿色低功耗,采用自主的NLDC核心技术，大大降低运行功耗，延长设备使用寿命。
5:RGB三色指示灯,EM22内部集成有两颗 RGB 三色指示灯，待机默认白色光
1：采用自主研发的第六代核心解码技术，可快速识读各类品质的条码。
2:卓越的屏幕识读能力,针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。
3:接口丰富,提供USB和RS-232接口，满足更多接口需求。
4:绿色低功耗,采用自主的NLDC核心技术，大大降低运行功耗，延长设备使用寿命。
5:RGB三色指示灯,EM22内部集成有两颗 RGB 三色指示灯，待机默认白色光

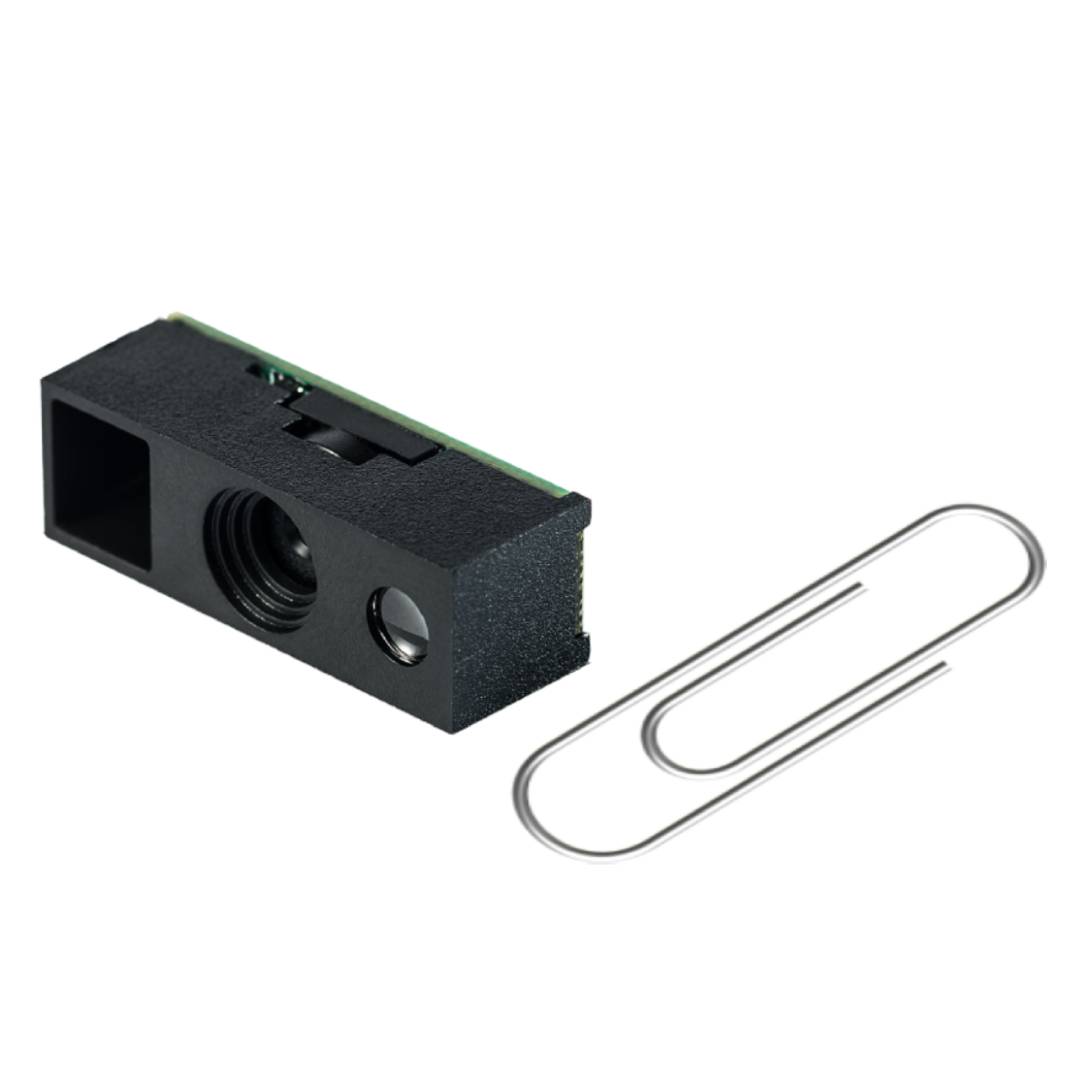

品牌 | 新大陆 | 数据接口 | TTL-232,USB | |||||||
型号 | N1（官网） | 照明/对焦 | 白光LED/红光625nm | |||||||
类型 | 二维扫描引擎 | 图像传感器 | 640*480 CMOS | 识读精度 | ≥3mil | |||||
外观尺寸 | 21.5(W)×9.0(D)×7.0(H)（最大值） | |||||||||
重量 | 1.2g | |||||||||
手册下载 | ||||||||||
扫描性能 | 图像传感器 |
| 640*480 CMOS |
| 照明 对焦 |
| 白光LED 红光625nm |
| 识读码制 | 2D | PDF417, QR Code, Micro QR, Data Matrix |
|
| 1D | Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, AIM128, Plessey, MSI-Plessey |
| 识读精度* |
| ≥3mil |
| 典型识读景深* | EAN13 (13mil) | 65-350mm |
|
| PDF417 (6.7mil) | 50-125mm |
|
| Code39 (5mil) | 40-150mm |
|
| Data Matrix (10mil) | 45-120mm |
|
| QR Code (15mil) | 30-170mm |
| 符号反差* |
| ≥25% |
| 条码灵敏度** |
| 倾斜±60°，偏转±60°，旋转360° |
| 视场角度 |
| 水平42°，垂直31.5° |
机械/电气参数 | 通讯接口 |
| TTL-232,USB |
| 外观尺寸(mm) |
| 21.5(W)×9.0(D)×7.0(H)（最大值） |
| 重量 |
| 1.2g |
| 工作电压 |
| 3.3 VDC±5% |
| 额定功耗 |
| 452mW（典型值） |
| 电流@3.3 VDC | 工作电流 | 138mA（典型值） |
|
| 空闲电流 | 11.8mA |
环境参数 | 工作温度 |
| -20℃~+55℃ |
| 储存温度 |
| -40℃~+70℃ |
| 工作湿度 |
| 5%~95%（无凝结） |
| 环境光照 |
| 0~100,000LUX |
国际认证 |
|
| FCC Part15 Class B,CE EMC Class B, RoHS2.0, IEC62471 |
配件列表 | 开发板 |
| 开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
| 数据线 | USB | USB数据线，用来连接开发板和信息接收主机。 |
|
| RS-232 | RS232数据线，用来连接开发板和信息接收主机。 |
| 电源适配器 |
| 5V电源适配器，配合RS232数据线给开发板供电。 |
*测试条件：环境温度=23℃；环境照度=300 LUX白炽灯；使用新大陆制定的测试样码
**测试条件：测试距离=（最小景深+最大景深）/2； 环境温度=23℃；环境照度=300 LUX白炽灯
2D：QR CODE; 10 Bytes; 最小条空宽度=30 mil; PCS=0.8;
*规格如有更改，恕不另行通知*
