新大陆EM3070二维影像条码识读引擎独特的完全一体化设计，集成图像采集、照明瞄准和解码器，既小又轻，性能强劲。非常适合嵌入各种行业的产品中使用，如数据采集器、抄表设备、检票机、PDA等。
品牌 | 新大陆 | 数据接口 | USB\RS-232 |
型号 | EM3070（官网） | 照明 | 红光LED 625±10 nm |
类型 | 二维扫描引擎 | 识读精度 | ≥ 5mil |
外观尺寸 | 28.0(W)×24.5(D)×13.9(H) mm | ||
重量 | 9.5 g | ||
手册下载 | 宣传彩页（中） 宣传彩页（英） | 入门指南（中） 入门指南（英） | 用户手册（中） 用户手册（英） |
|
| ||

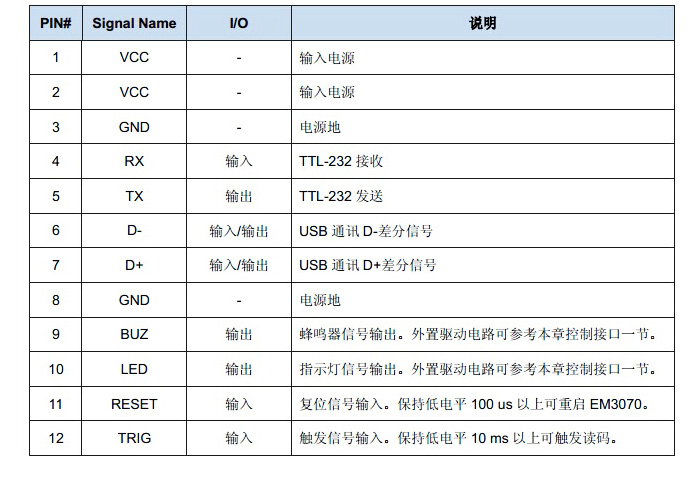

引脚定义：
概述 ：
新大陆EM3070二维影像条码识读引擎独特的完全一体化设计，集成图像采集、照明瞄准和解码器，既小又轻，性能强劲。非常适合嵌入各种行业的产品中使用，如数据采集器、抄表设备、检票机、PDA等。
新大陆EM3070采用全球独有的新大陆二维解码芯片，带来卓越的性能表现。图像采集器与解码板一体化设计，体积小、重量轻，可适应各种集成应用。全硬件逻辑，快速轻松地识读各种应用中的一维/二维条码。仅需传统引擎产品三分之一的功耗。接口与安装完全兼容NLS-EM3000产品。
产品特点：
1）UIMG核心技术：采用自主研发的UIMG核心解码技术，可识读各类品质的条码。
2）一体化设计：解码板和摄像头一体化设计，有效降低体积，可满足小型化的需求。
3）卓越屏幕码识读能力：针对屏幕条码做特殊调教，可适应最低亮度及各种贴膜的大数据屏幕条码。
4）接口丰富：提供USB和TTL232接口，满足更多接口需求。
5）绿色低功耗：采用自主NLDC核心技术，大大降低运行功耗，延长设备使用寿命。
技术参数：
扫描性能 | |||
图像传感器 | 752×480 CMOS | ||
处理器 | Newland IOTC 二维解码芯片 72MHz | ||
照明 | 红光LED 625±10 nm | ||
识读码制 | 2D | PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code 等 | |
1D | Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 | ||
识读精度 | ≥ 5mil | ||
识读景深 | Code 39 EAN-13 | 35mm -205mm (10mil); 50mm -260mm (13mil); | |
PDF417 | 50mm -215mm (10mil); 60mm~285mm (15mil) | ||
Data Matrix | 50mm -160mm (10mil); 50mm~225mm (15mil) | ||
QR | 55mm -140mm (10mil); 50mm~210mm (15mil) | ||
符号反差 | ≥ 25%反射差异 | ||
识读角度** | 旋转360°，倾斜±55°，偏转±55° | ||
视场角度 | 水平36°，垂直23° | ||
机械/电气参数 | |||
接口 | TTL-232、USB（HID-KBW、虚拟串口） | ||
功耗 | < 0.9 W | ||
工作电压 | 3.3±10% VDC | ||
电流 @ 3.3 VDC | 工作电流 | 270 mA | |
待机电流 | 7 mA | ||
休眠电流 | 3 uA | ||
外观尺寸 | 28.0(W)×24.5(D)×13.9(H) mm | ||
重量 | 9.5克 | ||
环境参数 | |||
工作温度 | -20℃~ +55℃ | ||
储存温度 | -40℃~ +80℃ | ||
工作湿度 | 5% ~ 95% ( 无凝结 ) | ||
环境光照 | 0 ~ 100000 lux（自然光） | ||
配件列表 | |||

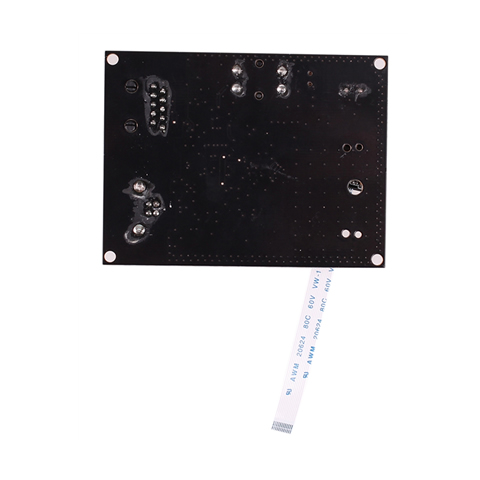

开发板NLS-EVK3000 | NLS-EM3000的开发板，带触发按键和蜂鸣器，具备RS232和USB输出。 | ||

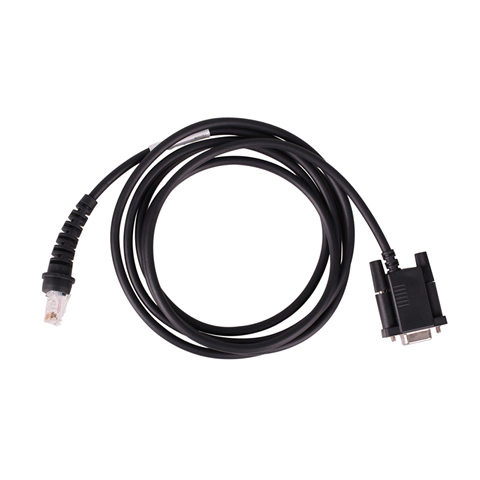

数据线 | RS-232数据线 | RS-232数据线，用来连接NLS-EVK3000和信息接收主机，带适配器插口。 | |
USB数据线 | USB数据线，用来连接NLS-EVK3000和信息接收主机。 | ||
电源适配器 | 5V电源适配器，配合RS-232数据线给NLS-EVK3000供电。 其输出为: DC5V, 2A; 输入为: AC100~240V, 50~60Hz. | ||
**测试条件如下： Code39，3 Bytes；最小条空宽度 = 10mil；宽窄比 = 3:1；PCS = 0.8；条码高度 = 11mm；测试距离 = 120mm；环境温度=23℃；环境照度= 200 lux | |||
