新大陆(newland)EM1395扫描模组 工业级 嵌入式 扫二维码/一维码

1:高集成度:图像采集器与解码板集成于一体,体积小,重量轻,易于集成。

2:高识读性能:集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。

3:低功耗:EM1395 是电池供电及其他移动设备的理想选择。

4:耐用性强:易于进行功能配置和固件更新。

产品分类

更多相关产品

产品功能

  • 品牌型号:新大陆 EM1395
  • 产品类型:扫描模组
  • 应用场景:应用场景(作为设备配件): PDA 设备配套、平板设备配套、轻薄型设备配套、传统自助设备
  • 产品级别:工业级
  • 扫码类型:扫一维码
  • 扫码类型:扫二维码
  • 扫码用途:嵌入式
  • 产品产地:中国·福建(国产)

产品特点

1:高集成度:图像采集器与解码板集成于一体,体积小,重量轻,易于集成。

2:高识读性能:集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。

3:低功耗:EM1395 是电池供电及其他移动设备的理想选择。

4:耐用性强:易于进行功能配置和固件更新。

产品简介

新大陆EM1395一维条码识读引擎专为客户提供的OEM产品应 用,该款高性能CCD识读引擎可方便嵌入各种设备作为条 码的识读组件应用,如展示亭、检票机、PDA等。

产品参数

品牌

新大陆

数据接口

TTL-232

型号

EM1395(官网

扫描速度

250次/秒

类型

一维扫描引擎

识读精度

≥ 3mil

外观尺寸

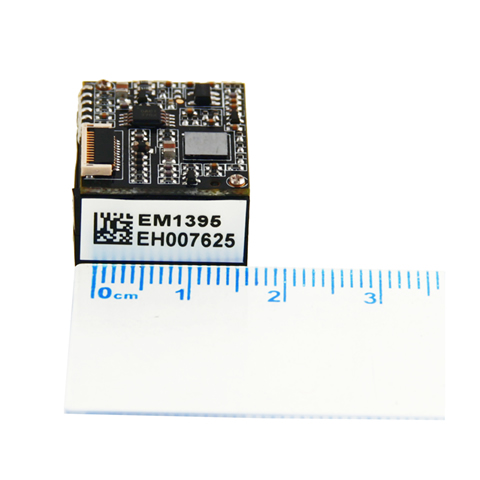

21.57(W)×18.62(D)×11.90(H) mm

重量

4.2g

手册下载

宣传彩页(中)

入门指南(中)

用户手册(中)



概述

新大陆EM1395一维条码识读引擎专为客户提供的OEM产品应 用,该款高性能CCD识读引擎可方便嵌入各种设备作为条 码的识读组件应用,如展示亭、检票机、PDA等。

新大陆EM1395一维条码识读引擎,采用自主的核心技术UIMG 完全由本公司独立设计制造。UIMG包含光学系统、光电 耦合系统、图形数字化、编解码、图形处理、嵌入式系统 等一系列综合性技术。可识读全部国际标准一维条码,识读性能达到国际先进水平。可通过本公司所提供的应用配 套,识读用户自定义的各种一维条码。

新大陆EM1395可识读各类主流一维条码:Code 128、EAN-13、 EAN-8、Code 39、UPC-A、UPC-E、Codabar、Interleaved 2 of 5、ISBN、ISSN、Code 93、UCC/EAN-128、GS1 Databar等。



产品特点:

1)高集成度:图像采集器与解码板集成于一体,体积小,重量轻,易于集成。

2)高识读性能:集成了高性能解码器,拥有快速的解码和高精度识读能力,轻松识读市场上主流一维条码。

3)低功耗:EM1395 是电池供电及其他移动设备的理想选择。

4)耐用性强:易于进行功能配置和固件更新。



技术参数:

扫描性能



数据接口

TTL-232

图像传感器

线性图像传感器

分辨率

1500

最大解码速度

250次/秒

识读码制

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved

2 of 5, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar等

识读精度

≥ 3mil

光源

LED(612 nm ~ 624 nm)

光源强度

300 LUX

识读景深*

Code 128 (10mil):40mm ~ 460mm

EAN-13 (13mil)55mm ~ 535mm

符号反差

≥ 30%反射差异

条码灵敏度**

倾斜65@ Roll and Skew

旋转30@ Pitch and Skew

偏转60@ 0°Roll and Pitch

机械/电气参数



最大功耗

0.33W

工作电压

3.0 ~3.6 VDC

电流

最大电流100mA

休眠电流<1 mA

关机电流<10uA

外观尺寸

21.57(W)×18.62(D)×11.90(H) mm

重量

4.2g

环境参数



工作温度

-20C ~ +60C

储存温度

-40C ~ +85C

工作湿度

5% ~ 95%(无凝结)

环境光照度

0 ~ 100,000 LUX

配件列表

开发板EVK3000

开发板EVK3000,带触发按键和蜂鸣器,具备RS-232和USB输出。

 数据线

RS-232数据线,用来连接EVK3000和信息接收主机,带适配器插口。

USB数据线,用来连接EVK3000和信息接收主机

电源适配器

5V电源适配器,配合数据线(型号:CBL023R)给EVK3000供电。 其输出为:DC5V, 2A; 输入为:AC100~240V, 50~60Hz。

 * 测试条件:环境温度=23℃;环境照度=300 LUX

** 测试条件:Code 39,3 Bytes;最小条空宽度=10mil;宽窄比=3:1;PCS=0.8;条码高度=11mm;测试距离=120mm;环境温度=23℃;环境照度=300 LUX
